电线电缆UL1581标准报告介绍

UL1581认证申请流程:1.填写申请表,2.提供产品的资料,3.寄样品,4.测试OK,5.出UL报告/认证正常5个工作日可加急

在线订购

电线电缆UL1581认证标准的燃烧方式:


VW-1:垂直燃烧测试(UL电线燃烧等级);


FT1:垂直燃烧测试;


Ft2:水平燃烧测试;


FT4:垂直燃烧测试;


FT6:水平燃烧和烟重测试.(FT类的燃烧等级是csa标准的电线燃烧等级);


以上级别中:W-1与FT1同一个等级,FT2等级低,各阻燃等级依次为FT6、FT4、VWW-1、FT1、FT2.


1与FT1虽是同-一个等级,但VW-1严格于FT1.

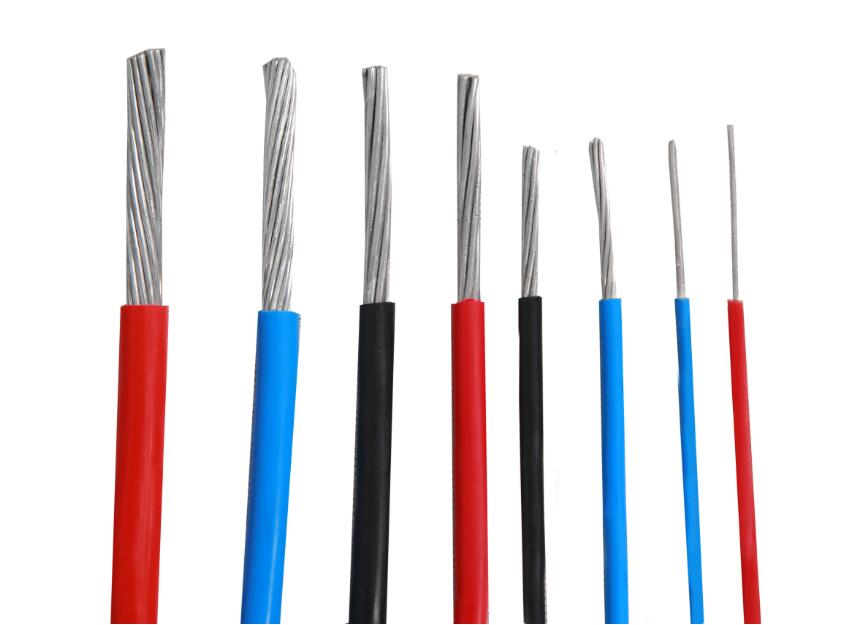

UL1581标准图1

判定标准:


一个。燃烧标记(牛皮纸)不能被炭化超过占25%;


B.5次15秒的燃烧续燃时间不能超过60秒;


C.燃烧滴落物不能弓|燃棉花;


大众-1要求满足A、B、C;FT1只要求满足A、B。


对于电线行业而言:


UL 94的V-2、V-1、V-0、5 VA、5 VB考核的是电线所用的材料,测试时要另外用测试材料制定标准样本,不会在电线上标识.


UL 1581的VW-1、FT-1、FT-2考核的是电线本身,测试通过后,可以在电线上标识对应的等级.


电线的阻燃跟UL 94的阻燃完全是两个不同的东西,-种绝缘材料能通过UL 94的V-0但不-定就能通过UL 158的VW-1.


UL 1581的VW-1/FT1与UL 94的V0燃烧试验在设备就有很大区别:


1、火焰的高度与温度就不同;


2.测试时所用的甲烷流量也不同;


3、甲烷的背压力也不同;


4、燃烧箱的体积也有区别:VW-1要求大于4立方,而V0只要求大于0.5立方便可;


5、燃烧次数也不同;


6、燃烧结果中:V0要求记录残灼时间,而VW-1则不用。


但UL 94中的5V级燃烧与VW-1燃烧的试验条件与试验方法差不多,比较接近.


UL1581电线、电缆和软线的参考标准—标准名称


UL 1581 Reference Standard for Electrical Wires,Cables,and Flexible Cords


UL1581电线、电缆和软线的参考标准


UL1581电线、电缆和软线的参考标准—适用范围


本标准包含橡皮绝缘电线电缆(UL44)热塑性料绝缘电线电缆(UL83)软线装置线(UL62)和用户引入电缆(UL854)等标准对于导体,绝缘,护套及其它护层的要求细则以及对于试样制备。样品选取,温度处理和测量与计算方法的要求细则。本标准的条文也被其它标准所引用

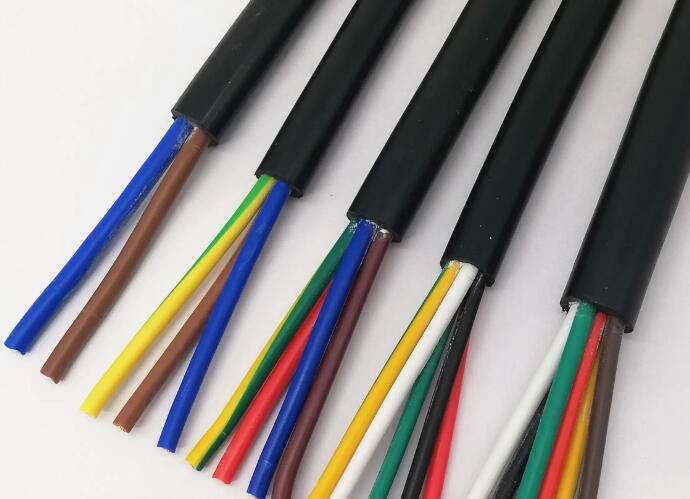

UL1581标准图2

电线电缆UL认证常见测试项目:


一、基本结构测试


电线电缆UL认证基本结构测试主要是测量测试电线电缆的导线导体电阻、导线线径、导体截面积、导体绝


二、燃烧测试


三、耐电压测试


电缆中各导线间应施加UL62 Table51.1相对应的电压,加压时应在10S至60S钟内缓慢将电压由零加到额定值,保持1分钟。判别标准为在升、降压以及保持期间,Hi-pot机电路报警。另一方面,绝缘电阻测试在某种程序上也能产生类似效果,所以先进行耐电压测试是一种积极的简便测试漏电的方法。


四、火花测试


对于单芯电源线,如CXTW线,耐电压测试即为火花测试,而对于多芯电源线,日常生产测试中也可以用火花测试代替耐电压测试。


五、绝缘电阻测试


1、普通电线电缆


绝缘高阻计直流电压调节为100-500V,长度为50FT-5000FT的电线在水槽中浸泡2小时,高阻计的一个电极连接到水槽的铜板电极上,另一电极连接到待测的电线导线上。测量时间为60秒,合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M。


2、常用户外型“w”电线电缆,如SPT-2W,SJTW,CXTW等。


短时间绝缘电阻的测试方法与普通型电线电缆相同,但合格判定标准完全不同,“W”型电线阻值要高得多。如CXTW22AWG,合格标准为15.6℃225M/1000英尺。


六、老化前和老化后拉伸测试


七、其它试验简介


1、抗紫外光测试


2、浸油试验


3、绝缘层紧密度试验


4、表面印字牢固度试验


5、抗拉试验


6、护套表面绝缘电阻



UL1581认证申请流程:


1.填写申请表,


2.提供产品的资料,


3.寄样品,


4.测试OK,


5.出UL报告/认证


正常5个工作日可加急

欢迎咨询安腾检测服务:18926460641(微信同号)
