LED照明产品 ANSI / UL8750标准

电源UL8750测验陈述UL8750的测验项目首要包含电测验(短路测验、过充测验、滥用过充测验、过放测验、限功率源测验)、机械测验(揉捏测验、抵触测验、加速度测验、振动测验)电池组外壳测验、跌落碰击测验、250N静力测验、模具压释放测验、火烤测验、抛射测验、环境测验、高温测验、温度循环测验等。UL8750测验

在线订购

LED照明产品UL8750测验陈述


  UL8750的测验项目首要包含电测验(短路测验、过充测验、滥用过充测验、过放测验、限功率源测验)、机械测验(揉捏测验、抵触测验、加速度测验、振动测验)电池组外壳测验、跌落碰击测验、250N静力测验、模具压释放测验、火烤测验、抛射测验、环境测验、高温测验、温度循环测验等。


  UL8750测验陈述


  UL8750的首要测验项目包含室温短路测验,55度短路测验,过充测验,揉捏测验,重物冲击测验,机械冲击测验,振动测验,热箱测验,温度冲击测验,高空模仿测验,弹射测等。


  UL8750已于2021年11月更新


  2021年11月起,UL8750的更新条文已实行,以下列出了几个对产品影响较大的条文的内容供您参考。


  UL8750最新Rev.Standard 8750,Edition 2,Edition Date:September 15,2015,updated on September 23,2021


  一、SUPPLEMENT SE–REQUIREMENTS FOR CLASS P LED DRIVERS(CLASS P LED驱动器的补充要求)


  带有现场接线、现场接端子或者推入式端子的CLASS P LED驱动需要标上“Use only within an enclosure”或等效标签。标签可以印在产品或者说明书上。


  二、6.7 Polymeric potting compound(聚合物灌封胶)


  灌封胶如果接触到变压器绝缘系统任何部分,就需要根据Supplement SA–Substitutions or Modification to an Electrical Insulation System in the Standard for Systems of Insulating Materials–General,UL 1446进行测试。


  例外1:如果变压器不用于减轻电击风险或不用于将Class 2电路或LVLE电路与危险电路分开,则该测试不适用。


  例外2:如果变压器绝缘系统已经包括灌封胶,则该测试不适用。


  例外3:如果绝缘系统的使用温度达到本标准表8.1规定的105(A)级允许的温度,则该测试不适用。


  例外4:如果变压器的绝缘系统使用热固性清漆,并完全包围绕组线防止热固性灌封胶与绕组绝缘接触,则该测试不适用。


  三、7.2A.2 Grounding(接地)


  不接地连接装置和接地端接点之间的路径包括PWB走线时,需要评估8.23 bonding conductor tests。


  三、7.2A.2 Grounding(接地)


  不接地连接装置和接地端接点之间的路径包括PWB走线时,需要评估8.23 bonding conductor tests。


  Marking要求


  1.控制线路端子或电线识别,行业或专有协定识别;


  2.“Class 2”如控制线路已评估Class 2或外接Class 2电源;


  3.“CAUTION:More than one power supply present”如控制线路是外接非Class 2电源;


  4.“Notice:This control circuit is not isolated-see installation instructions”如控制电路是非隔离并满足豁免条款SF3.1;


  5.安装说明。


   标准涵盖的产品


  UL 8750的标题(全称:Light Emitting Diode(LED)Equipment for Use in Lighting Products)可直译为《照明产品用LED装置》。这些LED装置不仅仅包括LED驱动器,还包括LED模组,LED控制器等。而EN 61347-2-13(标题:Particular requirementsfor d.c or a.c supplied electronic controlgear for LEDmodules)可直译为《LED模块用直流或交流电子控制装置的特殊要求》,涵盖的产品仅仅是LED电子控制装置。所以单单从涵盖的产品范围上看,UL8750比EN 61347-2-13广。

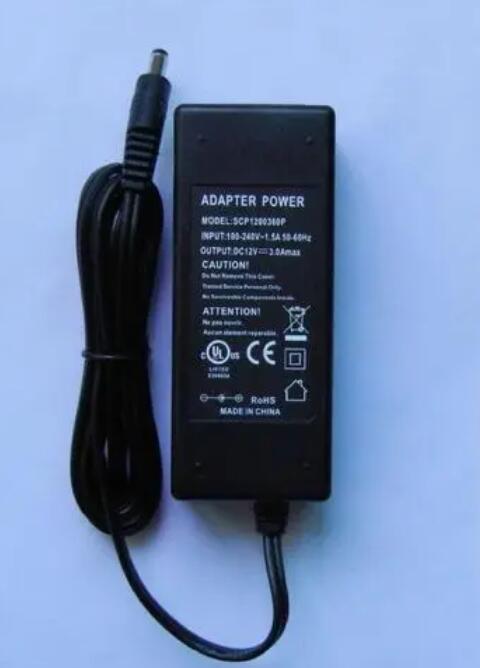

电源UL8750标准示例

    产品的电压范围


  UL 8750能涵盖的产品输入电压范围包括不超过600 V的市电和一些直流电力源(包括电池、太阳能面板等)。EN 61347-2-13涵盖的产品输入电压范围是直流或交流不超过1 000 V。


  对使用环境的界定


  UL 8750对LED驱动器使用环境的定义有3种:Dry location(干燥环境),Damp location(潮气环境),和Wet location(潮湿有雨环境)。产品使用在不同的环境下,标准中的相关要求也不一样。可以从下图1中感性地认识一下这3种环境的差别,具体的使用环境需根据具体情况而定,请参阅标准。


  EN 61347-2-13(EN 61347-1)中对LED驱动器的使用环境是按照IP等级来划分的。根据经验,符合EN 61347-2-13 IP43及以上设计的LED驱动器是有足够的信心可以通过UL 8750 Wet location(潮湿有雨环境)测试要求的。

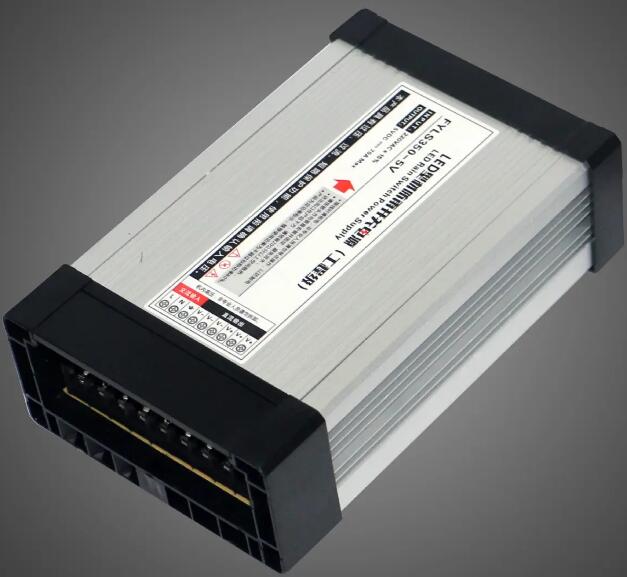

电源UL8750标准示例图2


  对触点危险的界定


  UL 8750和EN 61347-2-13(EN 61347-1)对超过下表限值的电压和漏电流认为是有触电危险的,具体的限值请参阅标准。


  输入电源线的要求


  UL 8750规定了和市电直接对接的电源线的颜色,要求零线的颜色须是白色或灰色。而EN 61347-2-13规定外部电源线需要是符合IEC/EN标准的电源线,一般三芯线的颜色是黄绿/蓝/棕。因此,对于独立式的LED驱动器,几乎不可能找到1根既符合UL 8750要求又符合EN 61347-2-13要求的电源线。


  “Class 2”与“Class II”


  这两个名词发音一样,但含义确大相径庭。“Class 2”是UL 8750对LED驱动器输出的定义,“Class 2”输出的LED驱动器其输出电压,电流,功率值都是有限的,意味着其输出是安全的。一般电压不超过60 V dc,电流不超过8 A,功率不超过100 W(具体的限值请参阅标准)。


  而“Class II”是IEC/EN标准里对防触电等级的定义,根据EN61347-2-13(EN 61347-1),“Class II”的LED驱动器的防触电保护没有依靠接地来实现,也没有仅仅依靠基本绝缘,而是依靠双层绝缘或加强绝缘,就是常见的“回”形标记。所以,同样的发音,不同的写法,不同的含义。

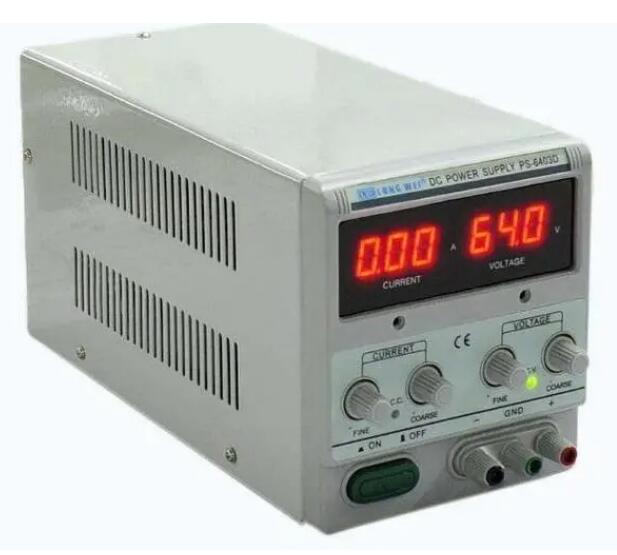

电源UL8750标准示例图3

  测试要求差异


  (1)可调光温升测试


  LED驱动器中集成的调光方式有很多种,比较常见的有“0~10V”,“DALI”,“DMX”等。还有1种比较常见的调光方式是可控硅调光,UL8750中称之为Phase Cut Dimming。对于输入端可串联可控硅调光器工作的LED驱动器,UL 8750要求该驱动器除了需要通过正常温升测试之外,还要额外符合可调光温升测试,即LED驱动器输入端串联可控硅调光器工作时亦要符合温升测试要求。EN61347-2-13中并没有类似的测试要求。


  (2)塑胶料的相关测试


  EN 61347-2-13要求每个LED驱动器中使用的绝缘材料,如变压器骨架,塑料外壳等需要单独通过相应的耐热,耐火,或耐起痕测试。而UL 8750中并没有相应的要求,制造商只需要采购和使用已有UL94/UL 746 A/B/C/D认证过的塑料粒子进行注塑,确保其认证过的参数符合LED驱动器的应用就可以了。UL建立了强大的塑料数据库,制造商可根据自己的需要,设定搜索条件,方便地找到符合自己需要的塑料。

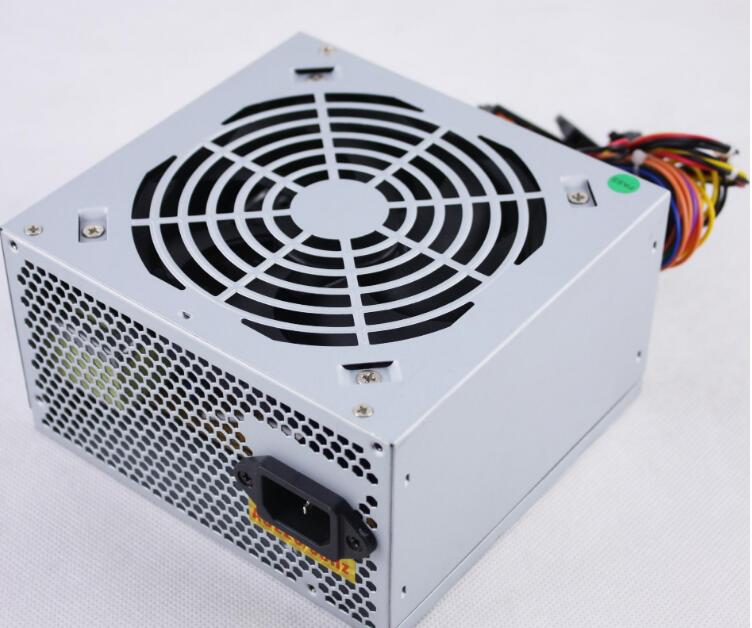

电源UL8750标准示例图4



       电源UL8750标准报告的申请流程是什么


  提出申请--填写申请表--提供说明书和技术文件--确定测试标准及测试项目--提供样品--测试--出报告


  2、UL测试报告需要多少钱?


  具体费用要看具体产品功能,不同产品的测试项目不-样,所以费用也不-样.


  3、办理UL测试报告周期需要多久


  根据不同产品,不同检测标准和项目,周期也有所不同


  4、UL测试报告的有效期是多久?


  所使用的美国UL测试标准没有更新的前提下,UL测试报告是长期有效的.


  (国内报告5-7个工作日,国外的4-7个工作周)


欢迎咨询安腾国际检测服务:18926460641(微信同号)
