触摸电脑的ETL认证问题分析

触摸感应面板目前主流的技术是采用电容感应技术来实现。因为手指在感应盘上带来的电容变化极小,且随着隔离的绝缘面板厚度增加,电容的大小会成指数降低。大概隔5mm的钢化玻璃后,人的手指触摸只能带来不到0.5PF的电容变化。对于这样微小的电容量,湿度、温度的变化、电磁干扰、电源干扰等都会极

大的影响测量电路的测量结果。如果没有特殊、专业的处理办法很难保证触摸感应面板的工作稳定尤其是各种恶劣环境下的长期稳定性。现在提供触摸感应芯片和方案的公司较多,他们的水平参差不齐。技术水平高的公司可以解决触摸感应面板设计的难点问题。有些公司提供的芯片和方案宣传作的很好,东西也较便

宜,但产品却只能保证“能动”。如果没有经过仔细的验证很难保证顾客在各种使用环境下不会出问题。我们完成了-一个带触摸感应面板的产品设计后,必须自己用贴近顾客使用环境且相对严格的测试方法进行反复、长时间测试来确保产品的可靠性。

触摸电脑的ETL认证测试方法

电子产品尤其是家电类的产品出厂往往需要通过多项测试。这些测试需要专业的设备,而且通过了这些测试的产品往往也不能保证在实际的应用环境下就可靠。我们总结出了-些可以模拟实际使用环境下验证触摸感应面板性能的办法,在研发和小批量试产的条件下就能对触摸感应面板的性能做到心中有数。

触摸电脑的ETL认证测试前的准备

1、固定和密封好的待测试触摸感应面板。

2、蒸汽熨斗或电水壶一个

3、喷水壶一个

4、冷柜或电冰箱一台

5、电烘箱或电吹风一台

6、40W老式电抗型镇流器启辉器日光灯一套

7、GSM手机(NOKIA,或SONYERICSON)-台

8、无线对讲机-台

9、100W以上,使用可控硅移相触发调光的白炽灯调光灯一台

10、17英寸以上CRT电视或显示器一台

11、400W电钻--把

触摸电脑的ETL认证测试项目(部分)

1、潮湿环境测试

测试方法是:将待测的触摸感应面板用水蒸e气喷到面板上,使面板结满露水。观察有没有误动和反应迟钝的现象。

2、溅水和水淹试验

测试方法是:用喷壶近距离对感应面板尽量快的喷水,直到面板上形成"水洼”。尤其要注意将几个不同的感应盘淹到-一个"水洼”里。观察有没有误动和反

应迟钝的现象以及按键"指东打西”的问题。也可以用杯子倒水让水在感应面板上流成“瀑布”。但不要直接让“水柱”冲感应盘。因为水柱此时就相当于人的

手指,手指接触到感应盘正对的绝缘面板当然会动作。但溅水和漫水不能动作。这项测试对厨房电器和卫浴电器以及i]禁对讲系统非常重要。厨房经常会有溅汤

和漫汤的情况。卫生间的喷头也会喷水到电器的面板上。门禁对讲系统会有雨水被风吹淋到面板上。我们测试的绝大部分感应面板都通过不了这项测试。喷水时

会误动。不同的感应盘淹到一个"水洼”里后有时出现按A键同-一个"水洼”里的B键却会动作。另外有些感应面板反应迟钝无法操作。这个问题应该是触摸感

应设计的一个重要难点。

3、温度测试

这项测试大家比较熟悉。用烘箱或电吹风加热,用冰箱或冰柜制冷进行常规高低温测试就可以了。建议进行-20度~80度的高低温测试,如果要求严格的话

建议进行-40度~85度的高低温测试。

4、电源干扰测试

电器设备长期工作会被电网上的噪声干扰,尤其是打雷和附近有较大的电器设备启、停时更是有强烈的干扰。

测试工具:使用40W以上使用老式"跳泡"和电抗器起辉的荧光灯。

目前的电子镇流器和节能灯因为无法在电网上形成强烈的600~800V的高压脉冲群,无法模拟干扰源所以不能采用。

触摸电脑产品申请ETL认证的流程：

1、预测式：1周左右

2、开案付款及时以及资料整理要1周左右

3、目击测试：1周

4、目击测试完成后无问题，1周左右安排审查厂

5、验厂通过发证。(总共4-6周左右)

触摸电脑产品ETL认证费用!

ETL验厂之前收费标准全部作废,全部按照2023年1月1日之后规定来做为标准!自2023年ETL后续跟进服务费用

ETL后续跟进费用Year 2023 Price(RMB)--费用3000元，含6%税点约180元。

第一次工厂审查费Year 2023 Price(RMB)--费用2100元，含6%税点约126元。

季度证书牌照费Year 2023 Price(RMB)--费用1940元，含6%税点约116.4元。

季度跟进工厂审查费Year 2023 Price(RMB)--费用4550元，含6%税点约273元。

差旅费（此收费标准仅适用于珠三角地区的工厂）Year 2023 Price(RMB)--费用450元，含6%税点约27元。

验厂报告不符合项审核费Year 2023 Price(RMB)--费用1750元，含6%税点约105元。

上述ETL后续服务费用均以控制号码为单位进行收费对于未经美国国家认可实验室（NRTL）所检验和列名的关键零部件，要求进行飞行测试，并对该零部件进行年度审核，由此产生的费用由申请人或相关公司承担。

价格图(下)

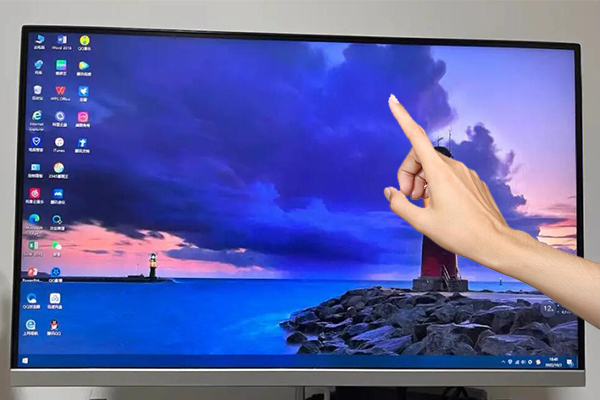

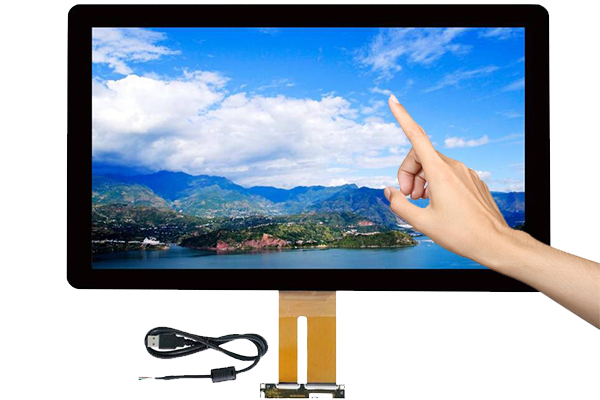

触摸电脑产品示例图
