工业/防水连接器UL2238标准介绍

从2015年2月开始,所有连接产品都必须符合美国保险商实验室在UL2238中详述的电气、机械、热和环境性能的新标准。在此标准之前,连接产品是通过解释其他标准来设计的,例如UL508(工业控制设备标准)和UL1997(控制电源应用中使用的组件标准)。UL2238是第一个专门为电缆组件编写的标准,并概述了通过一系列严格的性能测试确定的要求。

在线订购

工业/防水连接器UL2238的标准名称和产品使用范围:


UL 2238适用的产品范围:应用于工业控制设备之间的互联 , 可用于户外,也可以用于户内,常见用于户外。UL 2238对应的公母连接不能用于热插拔,潜台词是一旦连接好后,很少再进行断开或者直接进行热插拔。UL 2238的产品,标称参数电压不超过600V ac/dc, 电流不超过 60A。常见的连接形式是装配式或者注塑式,但是不能公插对公插使用 。


不适用于UL 2238标准的其它类型连接器:


如同在UL 1977标准介绍中提到的一样,并不是所有的连接器都可以做UL 2238这本标准,比如:电源线,插头插座,端子台,O型,U型接线端子,网线,电话线水晶接头,快速连接器端子等因为各自的产品特点,都有各自的UL标准去评估UL认证。


通过UL 2238认证过的连接器的特点:


从上面的描述看,连接器做UL 2238的UL认证,通过后,既可用于工厂安装,也可用于现场安装,所以UL给的既有零部件认证的标记,如下图左边的logo,也有成品认证的标记,如下图右边的logo。一般情况下成品认证标记的UL 2238连接器为主流。


连接器做UL 2238认证结构注意事项:


1、载流部件(Current-Carrying Parts):材质应为电镀/未电镀的铜或铜合金,铁或钢不可用,不管是电镀的还是未电镀,最后就是载流部件要被可靠固定。


2、接地:


a.作为接地回路中起固定作用的铆钉需要含铜量超过80%,若不是则可以用铁或者其他材料;


b.金属外壳需要接地除非其完全和带电体隔离;


c.作为接地Pin需要遵从“先进后出”原则。


3、用于户外的话:塑料外壳的要选择有f1防紫外线认证的塑料,电源线材的也要选择能用于户外的线材,比如SJTW。


4、电气间隙:一般情况下按照下述的距离要求:


a.产品的额定电压≤250v时绝缘间距最小距离为1.2mm;


b.产品的额定电压>250v时绝缘间距最小距离为3.2mm。


户外等级可以参见下述的分类,常见的户外等级是TYPE 6或者TYPE 6R:



做UL 2238 UL认证的连接器的测试汇总:


1、Accelerated Aging,加速老化测试;


2、Mold Stress Relief,注塑应力释放测试;


3、Insulation Resistance Test绝缘阻抗测试;


4、Conductor Secureness Test导体拉力测试;


5、Temperature,温升测试;


6、Dielectric Voltage-Withstand,耐压测试;


7、Strain-Relief Test拉力测试;


8、Jacket Retention Test护套保持力测试;


9、Polarization Test极性测试;


10、Adhesion Test外被保持力测试;


11、Grounding(bonding)Path Current Test接地测试;


12、Environmental Enclosure Tests户外测试;



哪些连接器适用UL2238认证?

1. 工业或者商业用的连接器,防水连接器等。一般不用于带电插拔(客户需要也可以申请)。连接器可以在户外,或者室内使用;


2. 最大额定电流电压值为600V, 60A的连接器;


3. 需要现场接线的连接器;


4. 需要带线出货的连接器;


5. 需要进行适用环境等级评估的连接器,如评估授权产品type 6P等级。



UL2238要求摘要


可接受等级的聚合物必须用于所有固定金属引脚的连接器塑料插件;


HB或更好的易燃性分类,用于带电部件的绝缘;


电气:比较电痕指数(CTI)和热线点火(HWI)最低性能等级;


高电流电弧点火(HAI)性能等级;


热:相对温度指数最低为50/50/50。

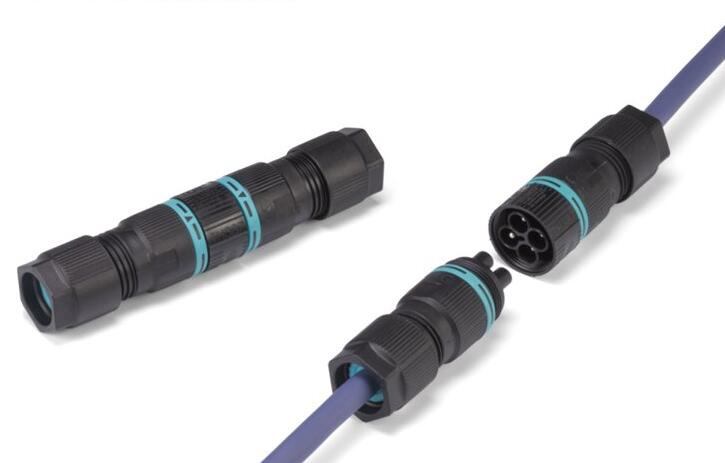

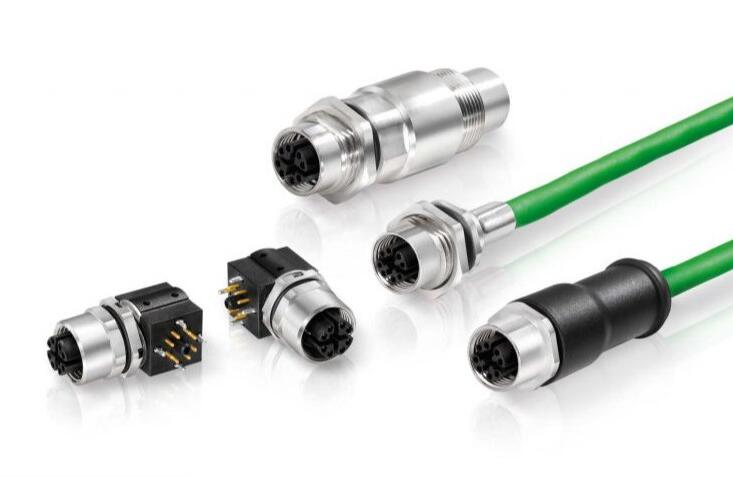

UL2238标准示例图


申请UL2238认证需提供资料


1.UL 2238参数表;


2.型号命名方式;


3.产品规格书;


4.成品图纸;


5.零部件图纸;


6.物料清单及塑料黄卡;


7.说明书;


8.操作温度;


9.螺帽扭力(如生产商无法提供以实际测试为准);


10.螺纹端子扭力(针对拧线端子)(如生产商无法提供以实际测试为准);


11.剥线长度(针对拧线端子)(若有可以包含在图纸中);


12.最小包装标签。



UL2238认证办理流程


1、项目确定:确认试验所依据的UL标准、认证费用与时间、样品数量等;


2、资料准备:根据UL的要求,企业准备好认证所需的各项资料或文件;


3、送样测试:企业将样品寄送至UK实验室进行产品测试;


4、签发报告:产品检测结果符合UL标准要求,正式签发检测报告;


5、工厂审核:UL将对生产工厂进行首次工厂检查,以确保符合标准要求;


6、标志使用:审核符合要求后,申请人正式获得授权使用UL标志。


什么是UL2238标准?


从2015年2月开始,所有连接产品都必须符合美国保险商实验室在UL2238中详述的电气、机械、热和环境性能的新标准。在此标准之前,连接产品是通过解释其他标准来设计的,例如UL508(工业控制设备标准)和UL1997(控制电源应用中使用的组件标准)。UL2238是第一个专门为电缆组件编写的标准,并概述了通过一系列严格的性能测试确定的要求。


UL2238标准适用于用于连接工业控制应用的设备、传感器和执行器的电缆组件和配件。用于电气绝缘或带电部件(金属销)外壳的聚合物材料应具有可接受的性能水平。
