电源线突拉试验机

符合标准：UL817第99.1-99.2《突拉测试》

用途：用于插头电源线抗突拉强度试验

试样范围：插头电源线

结构及功能：试验采用自动工作方式,每两个工位联动，合计6个工位，到了设定次数试验机停止。

技术参数：

1．工作电源：AC 220V 50Hz

2．负载电流：0~50A任意可调，共用1路

3．负载电压：4~30V

4．控制及操作：PLC控制，触摸屏操作，步进电机驱动

5．工作工位：6工位，每2工位联动

6．试验次数：1~9999次，可预置

7．荷重砝码：2.5磅（1.1kg）,挂钩、托盘及夹线夹具重量2磅

8．冲击高度：178mm及254mm

9．冲击方式：电磁铁释放

10．环境温度：0~40℃

11．环境湿度：《85%Rh

12．无剧烈摇动、冲击、振动、无腐蚀性空气的场所。

测试项目及工艺：

1、有地线的产品，挂2.5磅负载在254mm位置进行冲击试验：

5次冲击，地线或其他载流线是否断开，是，判断不合格，不合格灯亮。

25次冲击，地线或其他载流线是否断开，如果有，地线是否先于载流线断开，如果是，判断不合格，不合格灯亮。如果25次冲击，地线没有断开，通40A 6-12V电流2分钟，是否可以承受，是则判定合格

2、芯线产品，挂2.5磅负载在178mm位置进行冲击试验：

3个样品分别如图左90°，0°及右90°三个不同方位进行冲击，每个方位冲击5次，无任何地线断开为合格

插头UL认证_UL817认证办理流程：

1、项目确定：确认试验所依据的UL标准、认证费用与时间、样品数量等

2、资料准备：根据UL的要求，企业准备好认证所需的各项资料或文件；

3、送样测试：企业将样品寄送至广东优尔检测实验室进行产品测试；

4、签发报告：产品检测结果符合UL标准要求，正式签发检测报告；

5、工厂审核：UL将对生产工厂进行工厂检查，以确保符合标准要求；

6、标志使用：审核符合要求后，申请人正式获得授权使用UL标志。

依据标准：UL 817(831，83.2)

测试对象:软线为平行线且名义绝缘厚度小于

0.06英寸(1.52mm)的插

头1转接插头.这样的软线通常有

HPN SP-1，SP-2，防范小组委员会-1，SPT-1W

防止酷刑小组委员会-2，小组委员会-2W SPE-1，SPE-2，XTW

样品数量：

正常：13条

收紧：20条

减少：5条

测试方法:样品软线长度应为6-8英寸(152-203 mm).在离软线

进入插头处1英寸(25.4mm)以平行于软线方向将每跟电线切一小口

将切口处电线里所有的铜丝及隔离物剪断

将插头的端子固定，在软线的自由端施加一个15磅(67牛)的力，保持2分钟.)

注意:如果HPN軟线在模塑后最少有3/8英寸(9.5mm)长的绝缘皮在插头里面，则样品的软线长度应为10-12英寸(254-305毫米)，切口距离为6英寸(152 Mm)。

UL817认证测试项目

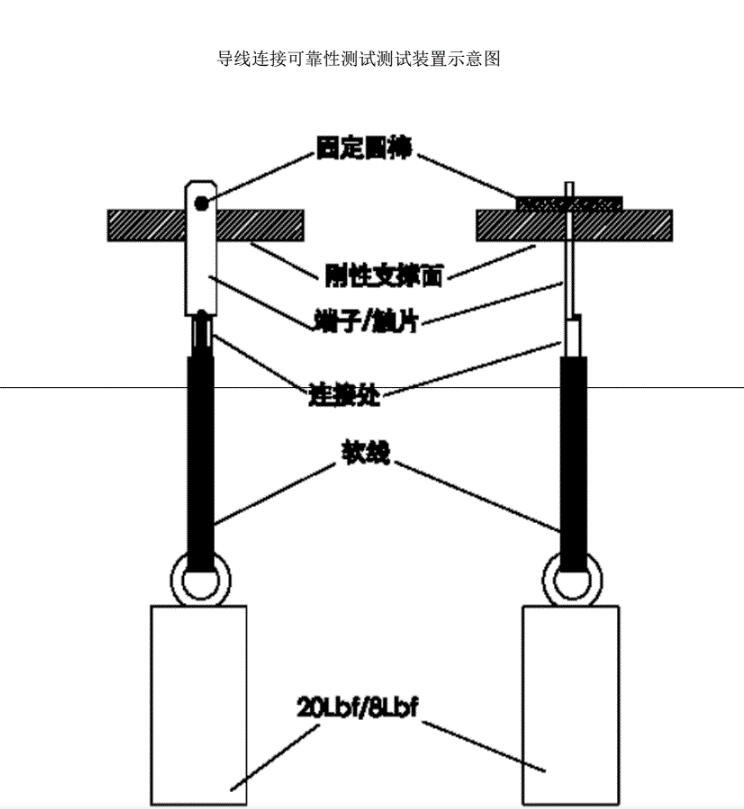

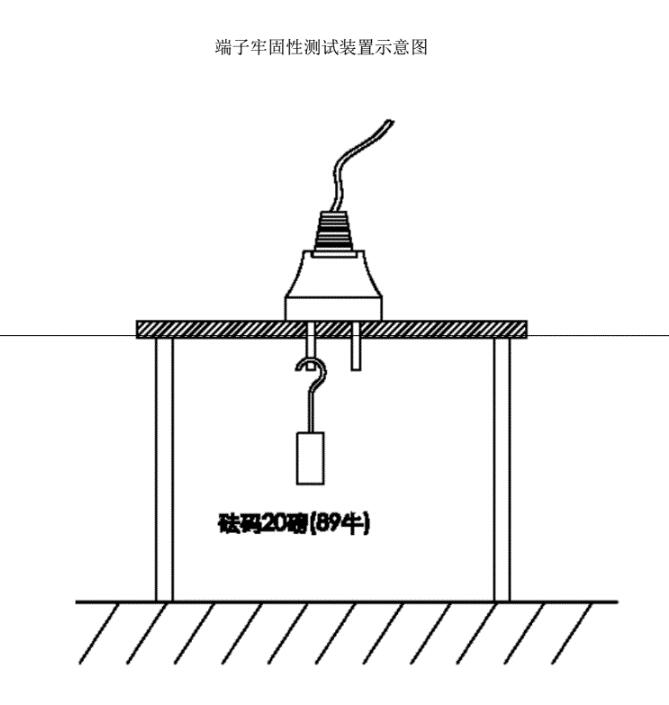

1.导线连接可靠性测试、端子牢固性测试；

2.温升测试、绝缘外套牢固性测试；

3.拉力测试、插孔深度测量；

4.绝缘耐压测试、绝缘电阻；

5.加速老化、压裂实验、突拉；

6.绝缘外套保持测试、高温拉力测试；

7.摇摆测试、粘连实验、热循环实验；

8.推力实验、插入力测试、拔出力测试；

9.过载测试、耐电弧测试、防误插测试；

10.低温插入测试、跌落试验、插孔闭合试验；

11.警告标签耐久性测试、校准测试；

12.短路试验、保险丝短路测试、异常测试。
