UL817标准是什么安全标准UL817 软线组件和电源软线UL安全标准UL817-软线组件和电源软线标准。此标准包括电线组件插头,用于扩展一个分支电路,便携式电源线设备,本标准还包括电线束缚设备。

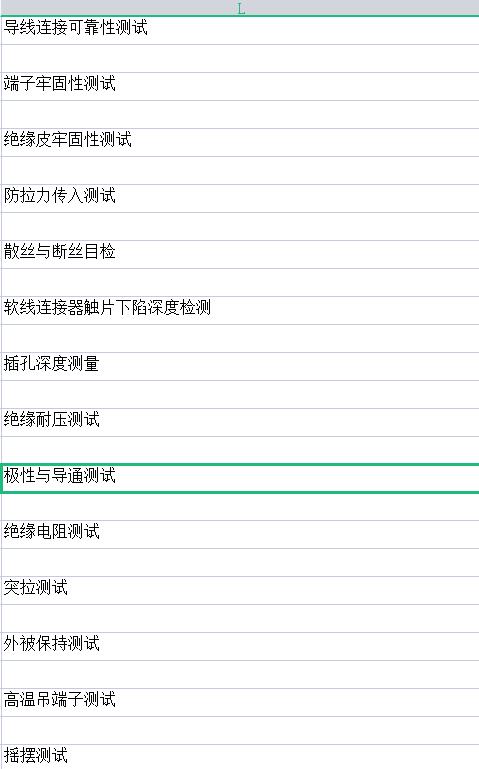

电源线/电线插头UL817标准需要测试的项目
UL817
测试对象:插头的端子(blade,pin)或软线连接器的接触片(female
contact)与电线连接好后,模塑或装配到插头或连接
器之前。
样品数量:Normal:13 条
Tightened:20 条
Reduced:5 条
测试方法:在电线与端子之间施加一个力(电线大于或等于
18AWG时为20磅(89牛),电线小于18AWG时为8磅(36牛)),
保持1分钟。
注意:该力可以由砝码(dead weights)或拉力测试仪(tensile
testing machine)提供,但如果使用拉伸测试仪器,拉伸时速度不
可超过1inch/min,拉力测试仪精度为 0.1磅(0.4牛),准确度应在读
数值的±2%之内。砝码与拉伸测试仪器均需要校验。
判定:连接处无断裂为合格。

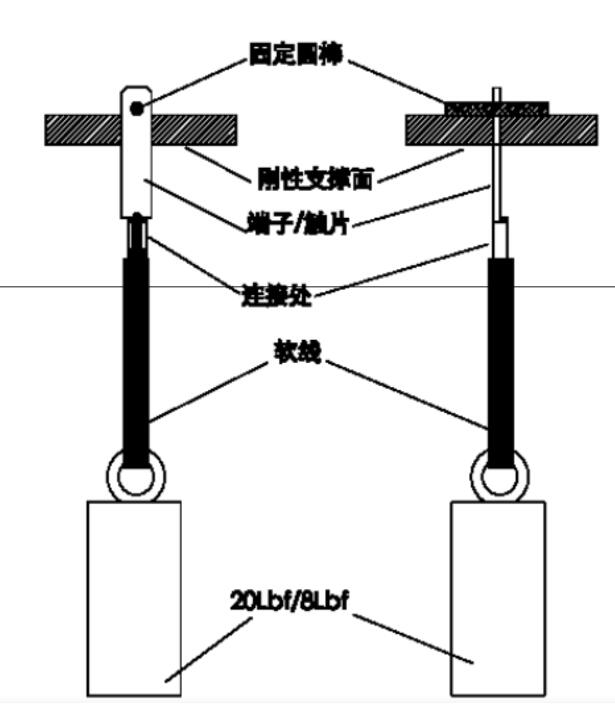

UL817标准导线连接可靠性测试测试装置示意图
UL817端子牢固性测试(Security of blades or pin)
依据标准:
UL817(82.1 – 82.3)
测试对象:插头/转换插头,装配好后。
样品数量:Normal:13 条
Tightened:20 条
Reduced:5 条
测试方法:对于模塑后的插头/转换插头,在每个端子与插头本体之
间可施加20磅(89牛)的力,保持2分钟;对于在现场装配的平行
端子的插头/转换插头,除了每个端子单独测试外,两个端子还应同
时做上述测试。
判定:移开砝码后,端子位移不超过3/32英寸(2.4mm)为合格。

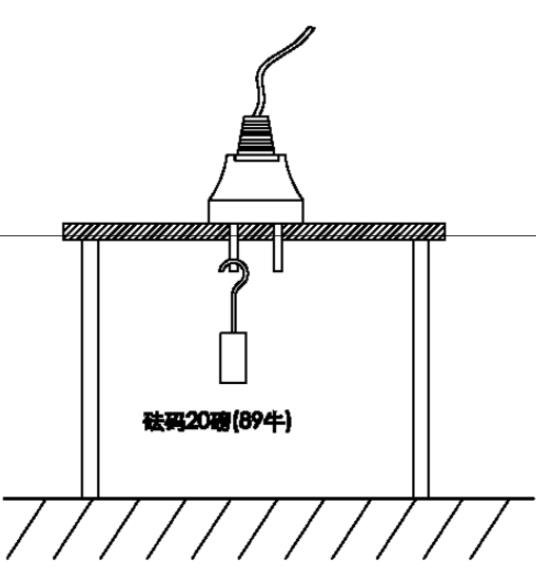

请参考下示意图

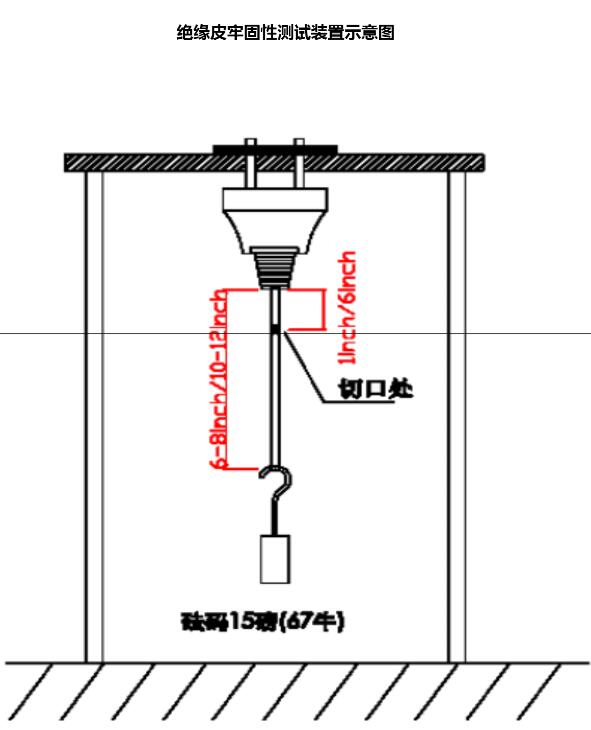

UL817标准绝缘皮牢固性测试
依据标准:UL817(83.1,83.2)
测试对象:软线为平行线且名义绝缘厚度小于0.06英寸(1.52mm)的插
头/转接插头。这样的软线通常有HPN、SP-1,SP-2,SPT-1,SPT-1W,
SPT-2,SPT-2W,SPE-1,SPE-2,XTW。
样品数量:Normal:13 条
Tightened:20 条
Reduced:5 条
测试方法:样品软线长度应为6 – 8英寸(152 – 203mm)。在离软线
进入插头处1英寸(25.4mm)以平行于软线方向将每跟电线切一小口,
将切口处电线里所有的铜丝及隔离物剪断,将插头的端子固定,在软
线的自由端施加一个15磅(67牛)的力,保持2分钟。
注意:如果HPN软线在模塑后最少有3/8英寸(9.5mm)长的绝缘皮在
插头里面,则样品的软线长度应为10 – 12英寸(254 – 305mm),切口距离为6英寸(152mm)。
判定:任何绝缘皮从插头中滑出或铜丝在软线进入插头本体处外露均判定为不合格。
(以上测介绍试为一小部分示例,具体以实际为准则)
UL817标准是什么安全标准
UL817 软线组件和电源软线UL安全标准
UL817-软线组件和电源软线标准。此标准包括电线组件插头,用于扩展一个分支电路,便携式电源线设备,本标准还包括电线束缚设备。
连接器UL817测试报告办理流程
1. 业务咨询:申请人提供产品资料、图片及测试要求我们去拿,或者邮寄过来;
2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;
3. 提供资料:申请方接受口头报价后,测试样品提交到我司;
4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;
5. 样品测试:依照所适用的标准进行产品测试;
6. 出具报告:测试完成实验室出具第三方CNAS测试报告,结案。
